摘要：針對國內家禽屠宰凈膛作業中存在的勞動強度大、工作效率低、作業環境差等問題，設計了一種基于機器視覺定位的家禽屠宰凈膛機械手系統。系統由家禽胴體懸掛輸送裝置、雙直角坐標式機械手本體、機器視覺系統和PLC 控制系統組成。通過視覺系統在線采集家禽胴體和膛口圖像，采用中值濾波和灰度增強對胴體圖像進行預處理，然后用全固定閾值法進行圖像的二值化，設定面積閾值后通過閉運算以及孔洞填充得到分割掉家禽翅膀和腿部的二值圖像，計算二值圖像輪廓，獲取質心坐標; 采用最大內接圓法對家禽膛口進行定位，得到膛口中心坐標；坐標變換后將數據傳輸?shù)絇LC控制器中，指導機械手完成凈膛工作。試驗結果表明，該系統對家禽外形輪廓質心坐標、膛口中心坐標的重復定位精度分別達到±1.6、±1.52像素，凈膛機械手能夠準確抓取內臟，內臟平均殘留率為7.63%，內臟平均破損率為23%。

　　關鍵詞: 家禽；屠宰；凈膛；機械手；機器視覺

　　引言

　　我國是禽肉消費大國，作為僅次于豬肉的肉類消費品，禽肉的消費速度仍以每年5%～10%的比例持續增長。在國內城市逐步取消活禽交易市場后，家禽集中屠宰已是大勢所趨，凈膛是家禽屠宰過程中工作環境差、勞動強度大、最需要卻最難實現機械化和自動化的一道工序。大型家禽屠宰企業凈膛工作分為全自動化聯合作業和人工輔助流水線作業兩種生產方式。國外開展對家禽自動開膛取內臟加工技術與裝備的研究比較早，目前，已經實現全自動化聯合作業，其中典型代表有荷蘭MEYN 公司開發的ECP自動取內臟系統及STORK公司研發的Nu-Tech Nuova 全(半)自動取內臟系統。國內家禽屠宰自動化程度相對較低，多數企業仍采用人工輔助流水線作業方式，因此開發出能夠滿足禽肉生產要求的家禽自動凈膛技術與設備為企業與研究機構所重視。吉林艾斯克公司研發了一種以空間凸輪作為控制機構，機械手結合夾取式與挖取式于一體的自動掏膛機。王麗紅等設計了一種扒取式家禽自動取內臟機，并驗證了該機取內臟加工效果。王猛設計了一種夾取式家禽自動掏膛機械手，根據通過試驗獲取的家禽腹腔輪廓特性曲線設計了機械手的結構及運動參數，并取得了較好的效果。熊利榮等對掏膛機械手的觸覺系統進行了設計優化，減小了掏膛時內臟破損率，鮑秀蘭等設計了三指三關節的家禽凈膛末端執行器，該末端執行器能夠根據家禽的尺寸大小變換姿態，滿足抓取要求。

　　目前，國內外研發的家禽自動掏膛設備存在對禽體的一致性要求較高、自動凈膛效果會因禽體個體差異而出現較大差別、且內臟破損較嚴重的問題，不適合需要分揀內臟供食用的家禽屠宰凈膛工作。對此，本文提出并設計一種基于機器視覺定位的家禽屠宰凈膛系統，通過視覺系統在線采集家禽(鴨)胴體以及開膛后膛口圖像，利用圖像處理技術獲取家禽胴體外輪廓，最終得到家禽外形輪廓質心坐標及膛口中心坐標，以實現對不同胴體大小的家禽均能指導凈膛機械手準確定位，并將機械手指從膛口伸入家禽腔體完成掏膛作業。

　　基于機器視覺定位的家禽屠宰凈膛系統主要由家禽胴體輸送裝置、機械手本體、機器視覺系統、PLC控制系統組成，其中完成凈膛作業的機械手本體由雙直角坐標式機械手臂組件、可調節式禽體夾持部件組以及三指式家禽凈膛末端執行器組成，

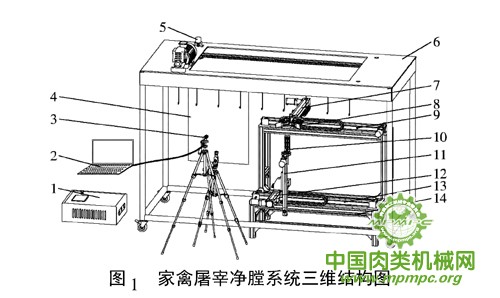

　　系統三維圖如圖1所示。進行凈膛工作時主要技術參數如表1所示。

表1 主要技術參數

　　基于機器視覺定位的家禽屠宰凈膛系統是通過機械手本體、視覺系統以及PLC控制系統相互配合來完成凈膛作業。家禽輸送裝置將家禽胴體不斷向前輸送，經視覺系統區域采集并處理圖像后，將所得的家禽定位坐標信息傳輸至PLC控制器中，然后機械手本體部件組中的各機械手臂根據PLC中所接收到的信號以及既定的路徑進行工作，隨后末端執行器沿禽體腔壁進入腔體，到達指定位置后，末端執行器三指先分開后彎曲，將內臟取出，最后各機械臂回到原點位置，待下一只家禽進入凈膛工作區域時執行部件進入下一個工作循環。整個凈膛工作均在家禽輸送方向上的運動過程中完成，期間無停頓。同時，一次凈膛工作均在各臂行程中完成。系統工作原理如圖2所示。

　　視覺系統由圖像在線采集裝置、圖像處理系統以及信息傳輸系統組成。在線采集懸掛于禽體輸送線上的家禽胴體外形及膛口圖像，并分別對所采集的家禽外形胴體與膛口圖像進行圖像處理，獲取家禽外形輪廓質心坐標及膛口中心坐標，然后將坐標信息進行轉換并傳輸至PLC控制器中。

　　圖像在線采集裝置由2臺工業相機、2副三角支架、背景板以及計算機組成，如圖1所示。工業相機采用德國IDS GigE工業相機，其型號為UI-6220SE-C-HQ(感光芯片為CCD類型，分辨率為768像素×576像素，幀速為100f/s) ，與之配套鏡頭為Focvis工業相機鏡頭，型號為H0814-3M。家禽胴體圖像采集于自然光下，為去除背景對家禽圖像處理帶來的干擾，在圖像采集區域裝有背景板。

　　工作時，當懸掛于環形禽體輸送線上的鴨胴體進入圖像采集區域時，通過工業相機采集1幀經過其正前方的鴨胴體表面特征及膛口特征圖像，并保存于計算機中。然后經過圖像處理之后，將計算出來的鴨外形輪廓質心坐標及膛口中心坐標信息進行轉換后，利用Modbus通訊協議傳輸至PLC對應的寄存器中。由于OpenCV提供了豐富的視覺處理算法，并且它由一系列C 函數及C + + 類構成，便于圖像處理程序的編寫，所以圖像處理系統采用OpenCV 2.4.11庫于VS2012上完成。

　　由于工業相機采集到的鴨胴體外形特征圖像在經過線路傳送以及A/D轉換過程中會產生噪聲，降低圖像的質量，因此先對圖像進行預處理( 圖3)。首先對原RGB圖像進行灰度圖轉換，然后采用中值濾波，對圖像進行平滑處理，改善圖像質量，原RGB圖像以及預處理后的圖像如圖4a、4b所示。為得到去除鴨翅及鴨腿的鴨軀干質心，采用閾值法進行圖像分割。具體處理步驟為:

　　(1) 首先，將原ＲGB 圖像進行灰度圖轉換，并利用5×5模板進行中值濾波，得到去除噪聲后的平滑圖像。然后利用二值化函數cvThreshold( )對圖像進行二值化得到二值圖像，如圖4c所示，其中函數運算為CV_THＲESH_BINARY，閾值選取82。二值化函數cvThreshold ( )原型為double threshold(Input-Array src，Output Array dst，double thresh，double maxval，int type) ，其中CV _ THRESH _BINARY 運算原理為當前點值大于閾值時，取maxval，也就是第4個參數，否則設置為0。

　　(2)得到的二值化圖像顯示鴨胴體軀干輪廓及膛口部位留下了微小的斑點噪聲，為消除此噪聲，采用10×10方陣結構元素對二值化圖像進行閉運算，運算結果如圖4d所示。

　　(3)為得到完整鴨胴體軀干圖像，將經過閉運算后的圖像進行邊界小面積去除以及孔洞填充，結果如圖4e所示。

　　(4)最后利用Canny 算子進行邊緣檢測，并計算輪廓質心，得到坐標信息，如圖4f所示。

圖4 鴨胴體外形圖像處理結果

　　2.3  鴨胴體膛口定位

　　由于經過切肛后得到的鴨胴體膛口會因鴨的大小尺寸而有所變化，所以要使末端執行器從膛口沿腔壁準確進入腔體內就需對膛口進行定位。鴨胴體進行切肛后膛口呈類圓形，且膛口位于軀體底部中間位置，故可通過尋找軀體底部最大內接圓來對膛口進行定位，內接圓圓心即為膛口中心，末端執行器根據圓心坐標及半徑信息即可準確進入腔體內。膛口定位處理流程如圖5所示。

　　(1)與處理外形輪廓圖像類似，首先進行預處理，將原RGB圖像進行灰度處理，然后利用5×5模板進行中值濾波，消除噪聲得到平滑圖像，如圖6b所示。

　　(2)得到預處理圖像后進行二值化處理，這里同樣采用二值化函數cvThreshold( )對預處理圖像二值化。由于最大類間方差法( Otsu 法)是將圖像按前景灰度與背景灰度分為兩部分，通過方差計算得到最大灰度差，從而找到最佳閾值將目標進行分割。對于膛口圖像，當前景(即膛口)和背景的分割閾值為T時，則類間方差為

　　g = ω0(μ0－μ)2 + ω1(μ1－μ)2        (1)

　　其中  μ=ω0μ0+ω1μ1         ( 2)

　　式中  ω0——前景像素點占整幅圖像的比例

　　ω1——背景像素點占整幅圖像的比例

　　μ0——前景平均灰度

　　μ——圖像總平均灰度

　　μ1——背景平均灰度

　　將式(2)代入式(1)中可得

　　g=ω0ω1(μ0－μ1)2                     (3)

　　其中  ω0+ω1= 1              (4)

　　由于膛口圖像中前景與背景差異較大，這樣采用遍歷法便可得到使類間方差g最大的閾值T。所以二值化函數cvThreshold()中函數運算方法選擇CV_THRESH_OTSU，然后對二值圖像進行孔洞填充，如圖6c所示。

　　(3)得到二值圖像后，利用Canny 算子進行邊緣檢測，得到膛口輪廓，如圖6d所示。然后遍歷輪廓內的像素點，找出距離邊緣輪廓最遠的點，則該點即為最大內接圓圓心，最遠距離即為其半徑，計算結果如圖6e所示。

　　(4)最后在膛口輪廓圖像上繪制出最大內接圓及圓心，如圖6f所示。

　　2.4  坐標信息轉換及數據傳輸

　　通過視覺系統及圖像處理所獲得的坐標值為像素坐標系下的值，若要通過該坐標值指導末端執行器進行準確掏膛則需對其進行坐標轉換。首先對像素坐標系以及末端執行器所在的世界坐標系進行標定，找出像素坐標系原點位于世界坐標系內的坐標值。這里為簡化坐標變換流程，將末端執行器手掌中心定為世界坐標系原點。在坐標轉換原理圖中(圖7)，設像素點A在像素坐標系中的坐標值為(Xu0，Yu0)，像素坐標系原點Ou距世界坐標系原點Ow的水平距離為|a|、豎直距離為|b|，那么點A在世界坐標系中的坐標為


　　其中

　　式中   k——比例因子

　　L——標定板實際長度

　　l——標定板在像素坐標系中的長度

　　那么在進行掏膛工作時，機械臂需移動的距離即為|Yw|。

　　對坐標信息轉換后需進行數據傳輸，本系統采用Modbus 通訊協議進行數據傳輸。將計算機作為主站，PLC 作為從站，利用“06”寫寄存器功能碼，將根據鴨胴體外形輪廓質心坐標得到的4號機械臂移動距離|Yw|與根據膛口中心坐標得到的5號機械臂移動距離|yw|，發送至與控制其移動距離對應的寄存器中。

　　2.5  家禽圖像處理效率

　　由于家禽圖像需在線采集，對圖像實時處理并將坐標信息傳輸至PLC中，故圖像處理算法需具有高效性。本文采用GetTickCount()函數對圖像處理算法運行時間進行檢測，程序經過多次運行得出運行時間，鴨胴體外形圖像從開始采集至得到外形輪廓質心坐標平均用時218 ms；鴨胴體膛口圖像從開始采集至得到膛口中心坐標平均用時912ms。而機械手完成一次凈膛工作時間遠大于圖像處理時間，因此滿足實際生產要求。

　　3  控制系統設計

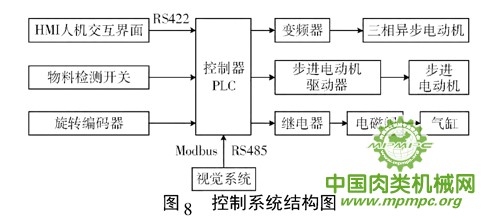

　　家禽屠宰凈膛系統的控制及工藝要求系統運行穩定并具有較強的抗干擾能力，因此，本系統采用PLC進行控制?？刂葡到y(tǒng)結構如圖8所示，通過觸摸屏人機交互界面以及控制器PLC接受外部的信號輸入，實現步進電動機驅動器對步進電動機、電磁閥對氣缸的控制。凈膛工作部件組根據視覺系統所傳遞的坐標信息以及既定的運動路徑完成掏膛工作。

圖8  控制系統結構圖

　　對于各機械臂移動距離的精確控制主要通過控制器PLC發出脈沖，然后由步進電動機驅動器轉換成角位移，以實現步進電動機帶動機械臂精確地前進與后退。各機械臂移動距離控制算法為


　　式中 S——各機械臂移動距離

　　θe——步進電動機固有步距角

　　P——脈沖數

　　M——步進電動機驅動器細分系數

　　i——行星減速器減速比

　　即通過控制所給的脈沖數量來控制移動距離。

　　硬件配置包括匯川H2U-3232MTQ 型PLC、H1U-0806MT型PLC、匯川IT5070T型觸摸屏、雷賽57HS22-A型57步進電動機、雷賽DM542型步進電動機驅動器、PX57N004S0型行星減速器、PX57N006S0型行星減速器、SH38C6-500R24EK型旋轉編碼器、GY 10-W3-3E4 型光電開關、AutonicsS17-8DN型接近開關、AirTAC ACQ20×50B型氣缸、AirTAC 4V210-08型電磁閥、OMRON MY4NJ型繼電器、眾辰H6400A0D75K-S型變頻器、YS8024型三相交流異步電動機以及M075-80B14型臥式齒輪減速機。

　　3.2  控制流程

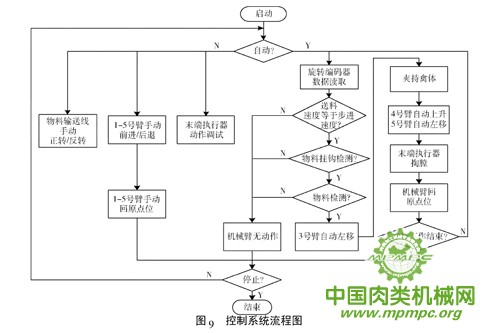

　　為滿足家禽屠宰凈膛的工藝要求，本控制系統具備手動與自動模式。手動控制模式下，可分別對禽體輸送裝置與每一根機械臂的運動進行控制，并且可對末端執行器進行動作調試。自動控制模式下，首先通過視覺系統在線獲取并處理家禽胴體圖像，將坐標信息傳輸至PLC中，然后輸送裝置上的旋轉編碼器與1號步進電動機上的旋轉編碼器比較兩者運動速度，同時，禽體掛鉤檢測傳感器與禽體檢測傳感器檢測信號，若兩者運動速度一致，且2個傳感器檢測到信號，那么凈膛工作部件組根據視覺系統所傳遞的坐標信息以及既定的運動路徑完成一次掏膛工作。自動模式下凈膛作業會循環運轉下去，整體控制流程如圖9所示。

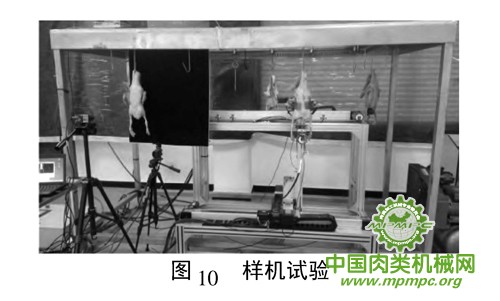

　　試驗樣本為農貿市場購買的新鮮麻鴨胴體，質量1000～2500g。試驗裝置為本家禽屠宰凈膛系統，樣機試驗如圖10所示。

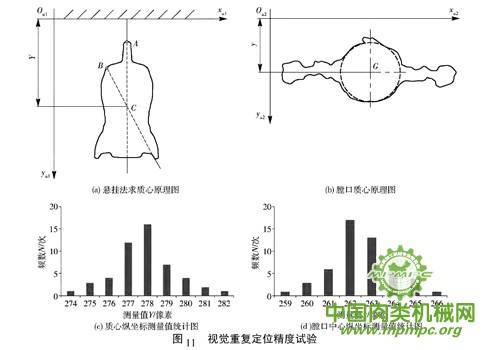

　　由于掏膛機械手進行掏膛工作時是根據鴨胴體外輪廓質心坐標以及膛口中心坐標信息來完成的，因此對視覺重復定位精度的測定是一項必要的工作。為減少試驗樣品對視覺重復定位精度試驗帶來的影響，這里采用等比例的鴨胴體模型進行試驗。首先采用懸掛法獲取鴨胴體模型質心，如圖11a所示，C點即為質心，標記該點并獲取該圖像，得到C點像素坐標為(359，278)；同時獲取模型膛口圖像，繪制出軀體底部最大內接圓并得到圓心G 點坐標( 357，262) ，如圖11b所示。然后將該模型豎直懸掛于輸送裝置掛鉤上，循環運送50圈，經過圖像采集區時，視覺系統獲取圖像并計算出質心及膛口中心坐標，由于指導機械臂進行掏膛的坐標信息均為縱軸坐標數據，故只需對縱軸坐標數據進行統計分析即可，如圖11c、11d所示。

　　圖11試驗數據表明，視覺重復定位精度近似呈正態分布，其中質心縱坐標最小值為274像素，最大值為282像素; 膛口中心縱坐標最小值為259像素，最大值為266像素。那么，重復定位精度為


　　式中    n——采集數據次數

　　Yj——質心或膛口中心縱坐標測量值

　　Y0——質心或膛口中心縱坐標實際值

　　將試驗數據代入式( 7) 中得到質心重復定位精度σY為±1.60像素，膛口中心重復定位精度σy為±1.52 像素，該精度滿足視覺定位及生產加工要求。

　　內臟殘留率為家禽凈膛系統性能試驗重要指標之一，其定義為


　　式中    M——內臟總質量

　　N——凈膛機械手掏出內臟質量

　　試驗前采用量程為5kg、精度為0.1g的電子天平對麻鴨胴體進行稱量，并對麻鴨進行切肛處理。按其質量分為1000～1500g、1500～2000g、2000～2500g3組，以10只麻鴨為一組，分別記為A、B、C 3組試驗組，一共進行3次試驗，以驗證不同體型麻鴨的掏膛效果一致性。試驗時，將切肛后的鴨胴體懸掛于環形禽體輸送線的掛鉤上，將控制模式置于自動模式下，至掏膛工作結束后，對掏出內臟及總內臟進行稱量。

　　A、B、C 3組樣品平均質量分別為1374.10、1718.32、2100. 22g，其內臟平均殘留率分別為8.18%、7.06%、7.66%。內臟殘留主要為心臟、斷裂食管以及破損肝臟。造成內臟殘留的主要原因是心臟位于倒錐形胸腔內，機械手手指無法完全伸入胸腔頂端進行掏取，同時因手指在腹腔內彎曲并在掏取內臟時會使部分食管斷裂、部分肝臟破損，斷裂食管及破損肝臟從指間滯留。試驗結果表明，內臟平均殘留率為7.63%，基本滿足生產加工要求。

　　4.4  內臟破損率試驗

　　家禽內臟有一定的食用價值，考慮到后續對內臟器官分揀工作的影響，將內臟破損率定為本試驗的另一重要指標。經過對所掏出家禽內臟的觀察，發現內臟破損主要集中在質地最為脆弱的肝臟上，這里將肝臟定為破損率的研究代表，所以內臟破損率定義為所掏出內臟中肝臟破損試驗次數占總試驗次數的比例，其中只要出現所掏出的內臟中肝臟出現破裂或不完整均算作破損。分別對A、B、C 3組麻鴨樣本所掏出的內臟進行統計，內臟破損數據及結果如表2所示。

表2  內臟破損率試驗數據處理

　　試驗結果表明，內臟平均破損率為23%，破損率與設計要求偏差較大。經過對比分析發現，麻鴨樣本體型越大，所掏出內臟中肝臟破損次數越少，麻鴨樣本體型越小，機械手進入腔體內相對活動空間越小，在進行內臟抓取時，肝臟越易破損。

　　(1) 根據自動家禽凈膛要求，設計了一套基于機器視覺定位的家禽屠宰凈膛系統。其中，機械本體為一雙直角式機械手配合環形家禽輸送裝置的方式，同時采用抓取式的方式進行掏膛作業，該機械手的結構簡單、合理，便于控制。視覺系統中，采用尋找家禽胴體外形輪廓質心及膛口中心的方式進行定位，圖像處理方式合理，處理算法簡便可靠?？刂葡到y(tǒng)采用穩定性較強、便于操作的PLC 進行控制，機械手的動作規劃及控制邏輯設計合理。機械手本體、視覺系統及控制系統相互配合，使凈膛系統能夠穩定運行。

　　(2) 樣機試驗結果表明，外形輪廓質心坐標重復定位精度、膛口中心坐標重復定位精度、內臟殘留率、內臟破損率分別為± 1.6像素、±1.52像素、7. 63%、23%。其中，視覺重復定位精度與內臟殘留率基本滿足生產加工要求，內臟破損率需通過參數及結構優化進一步降低。
