摘要：為有效檢測并防止屠宰注水生豬，筆者利用屠宰廠現有的監控系統采集生豬開膛的圖像，研究了一種判定生豬是否注水的圖像識別方法。宰前注水的生豬在開膛時形態異常，尤其以膨脹的胃臟最為明顯。依據此特征筆者研究了豬開膛工位圖像的采集方法，并對圖像進行消噪、二值化、腐蝕與膨脹的預處理，對注水豬圖像胃臟的面積、周長、寬長比、圓形度、復雜度形狀特征進行計算和分析，采用BP神經網絡訓練樣本數據，實現注水豬圖像自動識別算法。結果表明：該方法能夠取得很好的自動識別效果，在生豬屠宰監管環節發揮一定作用，實現生豬屠宰監管的自動化。

　　關鍵詞：屠宰；注水生豬；圖像識別；形狀特征提??；BP神經網絡

　　生豬注水危害極大，豬胃腸注入大量水分后嚴重松弛，腸道蠕動變得極其緩慢，胃腸道內的腐敗食物分解產生大量有毒物質，這些有毒物質通過重吸收后遍布全身肌肉，對人體造成極大傷害。為了保證市場上出售的豬肉及其制品的安全，“生豬屠宰”是動物監管部門必須把好的最后一道關。有效地進行屠宰監管能夠發現注水豬及病害豬等，杜絕問題豬肉進入市場。為此，在生豬屠宰時，監管部門會派工作人員進行駐場監管，為合格的豬肉加蓋合格印章并簽發售賣許可證；但是這種監管方式每個屠宰廠（點）均需要派工作人員2人以上，耗費大量人力。另外，這種監管方式存在宰前監管的空白，一些屠宰廠（點）為追逐利潤在臨宰前向活豬體內大量注水。為解決私宰注水豬問題，天津市西青區動物衛生監督所開發出帶有注水豬自動識別功能的生豬屠宰監控系統。該系統擬輔助并逐步替代人工，以更嚴密地監管生豬屠宰的各個環節，達到節省人力、無間斷監控、防止屠宰期的違規行為的目的?，F(xiàn)將開膛屠宰時注水豬的圖像自動識別方法介紹如下。

　　正常豬屠宰前需要停食、停水12h以上，而注水豬在臨宰前向豬胃內注入30～40kg水，因此注水豬開膛時可以觀察到胃臟增大明顯，是正常豬胃臟的5倍左右，有時從倒掛開膛豬體內傾覆而出。此外，可以觀察到肝臟體積增大、腫脹、邊緣增厚，呈盾形；肺臟明顯腫脹，表面濕潤光亮；腸壁變薄，呈半透明狀，外觀像充氣氣球。注水豬與正常豬的胃部形態特征差異最為明顯，準確地提取注水豬胃部的形狀特征是識別生豬是否注水的關鍵。

　　在豬開膛取內臟操作工位安裝RFID讀卡器，讀取豬耳標，并觸發攝像機對該頭豬連續抓拍5幅圖像，用于自動識別。

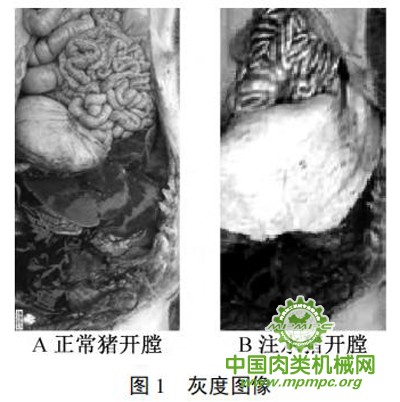

　　由于攝像機抓取的圖像為彩色圖像，因此在圖像預處理階段需要將彩色圖像轉換成灰度圖像，既不會降低處理效果，還能極大地提高運算速度。將彩色圖像轉換為灰度圖像有很多種方法，根據豬屠宰時彩色圖像的特點，本研究采用最大值法，即圖像上各像素的灰度值取原彩色圖像三色（紅、綠、藍）分量值中的最大值。公式為f（i，j）=Max[R（i，j），G（i，j），B（i，j）]。式中：i，j為像素的橫縱坐標；R（i，j）為該點的紅色分量值；G（i，j）為該點的綠色分量值；B（i，j）為該點的藍色分量值。灰度圖像見圖1。

　　為了盡量減少噪聲對目標區域識別的影響，對灰度圖像進行平滑濾波。常用的濾波方法有很多，中值濾波算法是復雜度較低的一種，其原理是把圖像中一點的值用該點的一個鄰域中各點值的中值代替，使周圍的像素值更接近，從而消除孤立的噪聲點。本研究采用3×3作為領域范圍，能夠有效抑制圖像中的噪聲并保留邊的銳度和圖像的細節。

　　圖像二值化是將一幅灰度圖像的所有像素點分成256個灰度級別（灰階），每個像素點表示為一個灰階，將高于某一灰階閾值的像素全部顯示成白色，低于這一灰階閾值的像素全部顯示成黑色。閾值的選取是圖像二值化的關鍵。本研究采用最大類間方差法（OTSU，大津法），自適應確定閾值。

　　記T為前景與背景的分割閥值，前景點數占圖像比例為ω0，平均灰度為μ0；背景點數占圖像比例為ω1，平均灰度為μ1，則圖像的總平均灰度為：

　　μ=ω0μ0+ω1μ1    （1）

　　前景和背景圖像的方差為：

　　g=ω0（μ0-μ）（μ0-μ）+ω1（μ1-μ）（μ1-μ）  （2）

　　將式（1）代入式（2），推導出等價方差式：g=ω0μ0（μ0-μ1）（μ0-μ1）。當方差g最大時可以認為此時前景和背景差異最大。采用遍歷的方法得到使方差g最大的閥值T，即為所求。二值化圖像見圖2。

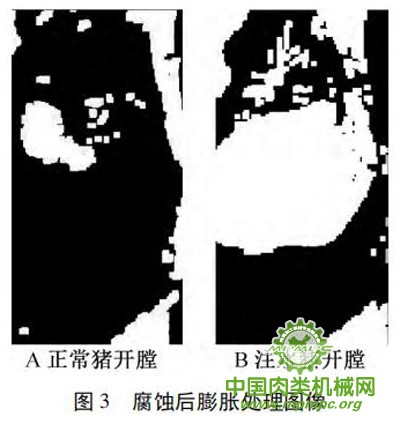

　　在二值化圖像中，胃臟區域與腸區域是連通的，需要將兩個區域分離，以便更好地判斷豬胃臟的形態特征。先將圖像用3×3結構元素作一次腐蝕運算，腐蝕運算后圖像縮小一圈，為得到更準確的胃臟區域形態，再用3×3結構元素對圖像作一次膨脹運算，腐蝕后膨脹處理結果見圖3。

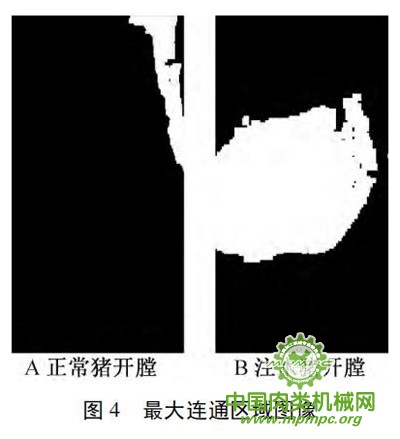

　　從腐蝕后膨脹處理的圖像中選取最大的連通前景區域，忽略其他前景部分，見圖4。

　　由圖4可見，注水豬圖像中胃部成為最大連通區域，在整個圖像中具有顯著的形態特征，而正常豬最大連通區域部位不確定，面積小、形狀不定。因此，對注水豬圖像中最大連通區域進行特征提取是研究的關鍵。

　　根據注水豬胃部的形狀，選用以下特征作為識別依據：1）面積指目標區域的總像素個數，記為S。2）周長指圍繞目標區域的外邊界像素個數，記為P。3）寬長比指目標區域最小外接矩形的短邊與長邊的比值，記為K。4）圓形度指目標區域內切圓半徑與外接圓半徑的比值，記為C。5）復雜度描述目標區域邊界的復雜程度，公式為D=4πS/P2。

　　選取60幅注水豬圖像和60幅正常豬圖像計算以上特征參數，結果見表1。

　　將上述60幅注水豬圖像的面積、周長、寬長比、圓形度、復雜度5項特征參數作為BP神經網絡的輸入層，建立一個3層神經網絡模型，各層傳遞函數均用S型函數。網絡輸入層節點數為5，經多次試驗確定隱含層節點數為9，輸出層節點數為1，目標誤差為0.01，訓練迭代次數為5000次，進行訓練。

表1  注水豬和正常豬形狀特征參數

　　對訓練結果進行測試。某批次共屠宰100頭生豬，其中2頭注水豬，98頭正常豬，每頭豬在開膛工位抓拍圖像5幅，共獲得500幅圖像。對BP神經網絡的訓練結果進行注水豬識別，識別出注水豬圖像15幅，其中9幅圖像來自注水的2頭豬，有1頭豬的全部圖像（5幅）被認定為注水豬圖像，另1頭豬80%（4幅/5幅）的圖像被認定為注水豬圖像；另外6幅圖像分別來自不同的5頭豬，4頭豬20%（1幅/5幅）的圖像被認定為注水豬圖像，1頭豬40%（2幅/5幅）的圖像被認定為注水豬圖像。直接判定出注水豬1頭，正常豬93頭，待定豬6頭。系統檢測的準確率為94%，注水豬召回率為50%，注水豬精確率為100%。

　　根據大量數據分析，系統將懷疑度≥80%的豬判定為注水豬，懷疑度≤20%的豬判定為正常豬，20%＜懷疑度＜80%的豬判定為疑似注水豬，報告人工進一步核查，這樣進一步提高了系統的自動判定能力，得到的判定結果為：注水豬2頭，正常豬97頭，待定豬1頭。本批檢測準確率為99%，注水豬召回率、精確率達到100%。

　　圖像識別技術在自動監管領域的應用已比較成熟，而畜牧業生產加工監管自動化起步較晚，發展滯后。隨著生活水平的提高，人們?cè)絹?lái)越關注食品的質量安全，畜牧業監管自動化的經濟和社會效益日趨顯著。圖像識別技術在生豬屠宰監管領域未見研究先例，本研究與整個生豬屠宰監管系統的研制解決了基層動物監管部門的實際問題，也為今后相關農業監管領域的自動化嘗試提供新的思路。
