基于PLC 的全自動給袋式包裝機稱量控制系統研究

任少偉1 楊傳民1 孟祥飛2 (1.天津商業大學;2.河北工業大學)

      來源:《肉業產業資訊》    2019年第5期

內容摘要:可編程邏輯控制器(PLC)作為一種通用控制裝置,已經廣泛應用于各個領域,這其中就包括包裝機械。給袋式包裝機是一種全自動的包裝生產裝置,其可以同時進行多工位生產將稱量好的物料投放到包裝袋中,大大提高包裝速度。包裝行業普遍采用電磁振動給料裝置實現物料的補給,但由于物料與給料機之間存在非線性與時變性的特點,這使得包裝稱量精度存在一定的誤差。
  摘要:目的 針對給袋式包裝機稱量控制系統中由于物料與電磁振動給料機的振動存在一定非線性與時變性的缺點,提出一種基于PLC的模糊PID稱量控制系統。方法 基于PLC的特點設計一種基于PLC的模糊PID控制方法,將稱量誤差與誤差變化率作為系統的輸入,采用西門子S7-200系列PLC對稱量系統模糊PID控制策略的實現進行分析設計,實現對PID 3個參數的實時改變;基于Matlab對控制系統進行仿真分析,并通過聯機運行以驗證控制效果。結果 給袋式包裝機稱量系統的計量偏差不超過0.5%,且仿真結果表明模糊PID較傳統PID的控制效果更好。結論 基于PLC的包裝機稱量系統模糊PID控制系統實際控制穩定,具有很強的魯棒性,提高了包裝機稱量過程的穩定性和稱量精度,其精度控制為0.5%左右。
  關鍵詞:PLC;給袋式包裝機;控制系統;模糊PID
  可編程邏輯控制器(PLC)作為一種通用控制裝置,已經廣泛應用于各個領域,這其中就包括包裝機械。給袋式包裝機是一種全自動的包裝生產裝置,其可以同時進行多工位生產將稱量好的物料投放到包裝袋中,大大提高包裝速度。包裝行業普遍采用電磁振動給料裝置實現物料的補給,但由于物料與給料機之間存在非線性與時變性的特點,這使得包裝稱量精度存在一定的誤差。傳統的包裝機稱量系統的精度在±3%范圍內,如何在提高包裝速度的同時提高精度已成為行業研究的熱門之一。
  給袋式包裝機根據系統設定質量,實時對物料進行稱量與修正,實現包裝機對物料的準確控制。為了進一步提高包裝機稱量系統的控制精度,采用以包裝物料為研究對象,將模糊控制與PID控制相結合,提出模糊PID控制。將PLC控制技術與模糊PID控制融合,利用PLC實現對包裝機稱量系統的模糊PID控制。這樣的控制方式既保留了PLC控制系統可靠性高、適應性強的特點又加入了模糊PID對非線性系統具有良好控制效果的特點,大大提高了控制系統的智能化,是當今控制系統的發展趨勢。
  1  包裝機稱量系統的模糊PID控制設計
  國內包裝機稱量系統普遍采用傳統PID控制,因為傳統PID發展時間久,其理論基礎深厚,在普通控制中具有較好的控制效果,傳統PID控制結構見圖1。傳統PID控制常出現在線性系統的控制中,它將輸入信號與輸出信號進行比較得到控制偏差,對該偏差進行比例、積分和微分共同運算后輸出到控制對象中,使輸入輸出之間偏差縮小。S7-200PLC中通常利用PLC自帶的PID控制指令模塊來實現PID控制,由于PLC也是通過其CPU進行數據處理,故只能處理數字量,這就要求將采集到的信號進行模數轉化。

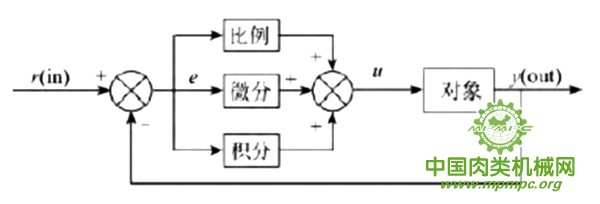

圖1  傳統PID控制結構
  模糊控制器工作基本原理是將輸入的數字信號經過模糊化變成模糊量,送入含有模糊規則的模糊推理模塊,經過近似的推理得出結論,然后被清晰化模塊變成清晰量,再輸出到下一級去調節被控對象,使其輸出滿意結果。
  采用最基本的二維模糊控制結構,因為其結構簡單、應用廣泛,所以最具有代表性,適用于復雜系統。模糊自適應PID控制器以e和ec作為輸入,其中e,ec分別為每次稱量的實際量與設定值的偏差以及偏差變化率,利用模糊控制規則在線對PID參數進行修改,其結構見圖2,利用PLC的PID指令可調用該指令執行PID控制。

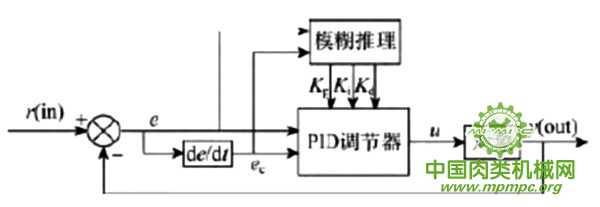

圖2  模糊自適應PID控制器結構
  2  稱量控制系統的參數整定模糊PID控制算法
  2.1  輸入、輸出量的模糊分布
  為使實時輸入的變量清晰值都能夠得到合理的模糊化,需要確定覆蓋在模糊論域上的模糊子集數目,在確定各子集的模糊隸屬函數這個過程稱為進行模糊分布。覆蓋模糊論域的模糊子集數目要適當,一般來說數目越多控制的精度相應會更高,但是所需要的計算量卻大,造成響應時間的延長。根據運算性與經驗一般取數目為3~10個,模糊子集的分布應具備完備性、一致性與交互性。文中根據控制精度將輸入、輸出變量劃分為7個等級,系統設計誤差e的實際論域為[?0.5g,0.5g],將其量化到模糊論域為{?3, 3}中,其相應子集意義為{B(負大),V(負中),S(負?。琌(零),X(正小),Z(正中),D(正大)},輸出變量Kp,Ki,Kd 三者分別量化到論域為{0,0.6},{0,0.12},{0,6}中,語言值同上。
  一般模糊子集的隸屬函數應該是連續函數,Matlab 中提供5種不同類型的基本隸屬函數,文中根據工程需要與經驗操作選取三角形隸屬函數。此外2個模糊子集的隸屬度函數發生交叉時,交叉點處的隸屬度值應選取合適,因為取值較大,系統的穩定性會有所提高,但會使得其靈敏度變差;反之會使系統不穩定,模糊性變差。綜合考慮取0.2~0.7為宜,輸入、輸出量的隸屬度函數見圖3。

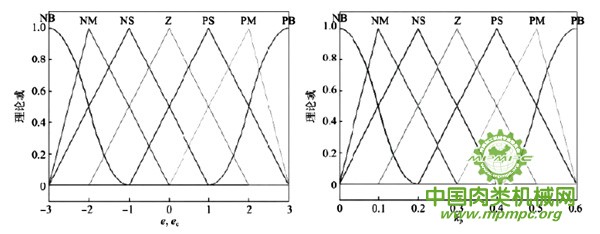

圖3  輸入、輸出量隸屬度函數
  2.2  模糊控制規則的建立
  模糊PID控制是找出PID 3個參數與e和ec之間的模糊關系,在運行中通過不斷地檢測偏差和偏差變化率,根據控制原理對3個參數進行在線修改,以滿足不同情況下對控制的不同要求,從而使被控對象具有良好的動靜態性能。
  根據參數對系統輸出特性的影響情況,可歸納出系統在被控過程中對于不同的偏差e和偏差變化率ec,偏差e的論域為{B,V,S,O,X,Z,D},偏差變化率ec的論域為{B,V,S,O,X,Z,D},參數的自整定原則如下所述。
  當系統偏差較大時,選取較大的比例系數和較小的微分系數,同時為了防止積分飽和,避免系統響應出現較大超調,積分環節取值為0。
  當偏差與偏差變化率為中等大小時,3個參數都不能太大且積分環節取較小值,比例與微分環節的取值要適中,以保證系統的響應速度。
  當系統偏差較小時,為使控制系統具有良好的穩態性能,應將比例與積分環節系數提高,同時為了避免系統在設定值附近震蕩,并考慮系統的抗干擾性能,選取中等大小的微分系數。
  綜上所述,想要將控制系統的各項性能發揮出色,使系統輸出穩態精度高且響應速度快,需要充分考慮比例、積分與微分3個參數,才能保證系統的動靜態性能。綜合考慮不同狀態下3個參數的作用以及之間的耦合關系,得出參數自適應控制規則見表1。表1中從左到右分別是Kp,Ki,Kd的模糊控制規則。
表1  模糊PID控制規則
e ec
B V S O X Z D
B D/B/X D/B/X Z/V/B X/V/B X/S/B O/O/N O/O/X
V D/B/X D/B/S Z/V/B X/S/V X/S/V O/O/S S/O/O
S Z/B/O Z/V/S Z/V/S X/S/O O/O/S S/X/S V/X/O
O Z/S/O Z/S/S X/S/S O/O/S S/X/V V/Z/S S/Z/O
X X/V/O X/S/O O/O/O O/X/S S/X/O V/Z/O B/D/O
Z X/O/D O/O/S S/X/S V/X/N V/Z/X B/D/X B/D/D
D O/O/D O/O/Z S/X/V V/X/V B/Z/X B/D/X B/D/D
  對于建立好的模糊控制規則其所包含的所有規則都可以通過模糊數學基礎求出其模糊子矩陣,一個完整控制規則各部分子矩陣聯立求解又可以得到控制系統總的模糊矩陣。利用Matlab數學軟件中的Fuzzy Logic Toolbox可以離線生成模糊控制查詢表。
  3  模糊PID控制器在PLC中的實現
  模糊PID控制器在PLC中的實現方式主要有2種:一種通過控制公司為模糊控制開發的專用硬件設備實現在PLC中的運行,這種控制通過模糊控制芯片實現,但這種控制方式價格昂貴,需要專用的編程設備,通用性差;另一種是通過軟件實現的,如西門子公司開發的ProFuzzy tool,同樣該軟件成本昂貴,會增加設備成本。
  文中采用通過PLC自身編程軟件STEP7軟件將模糊PID控制編程為一個PLC控制程序的一個用戶子程序,將模糊控制規則存進PLC的內存中。在實時控制中,該控制將采樣得到的輸入量數據量化到設定好的模糊論域中,在根據量化后得到的元素,查出控制量的具體值,最后輸出到控制系統。
  3.1  程序設計流程
  給袋式包裝機稱量系統模糊PID控制的PLC程序設計主要有輸入量的模糊化、模糊規則查詢、輸出模糊化和參數PID控制4分部,模糊控制算法流程見圖4。首先將量化因子存于PLC中,經過采樣后將系統偏差以及偏差變化率寄存在PLC數據寄存器中;通過模糊控制規則表獲得其輸出參數數據,寄存在PLC中;最后將控制參數輸入到PID控制中實現對參數的實時控制。
  3.2  模糊PID控制的PLC程序設計
  該次設計的控制系統采用西門子S7-200系列PLC外置模擬量輸入模塊EM235,將稱量傳感器得到的信號輸入PLC中,該模塊可以將傳感器所得信號轉換成(0~32000)之間的數字量。由此可將系統設計偏差轉換成(?32~32),為簡化編程將其取絕對值變?yōu)椋?~32)由此得到量化因子為3/16。按照圖5設計流程,設計該控制程序。

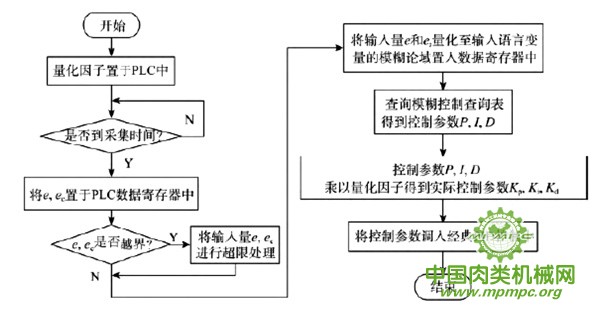

圖4  模糊控制算法流程
  利用PLC存儲空間中的全局變量存儲器,將預置期望質量放入VD104,分配Kp,Ki,Kd在全局變量存儲器中的地址,文中分別選用VB20~VB68,VB69~VB117,VB118~VB166作為上述3個參數的存儲地址。該3個參數的控制輸出量分別放入VB167,VB168和VB169中,根據系統控制要求3個參數最初數值為Kp=0.6,Ki=0.0,Kd=1.5,在PLC控制中可以直接調用PID控制,選擇PID控制回路號為0,起始地址選用VB100。由于篇幅所限僅以部分程序為例,模糊控制主程序見圖5,模糊查詢表控制程序見圖6。
  模糊查詢表控制程序僅以比例環節為例,掃描程序時,SM0.0始終為高電平,所取模糊量化等級為7級,據此計算出比例系數Kp的地址,放入累加器AC1中,將指針?biāo)窴p輸出值存入VB167中,以備后續程序調用。

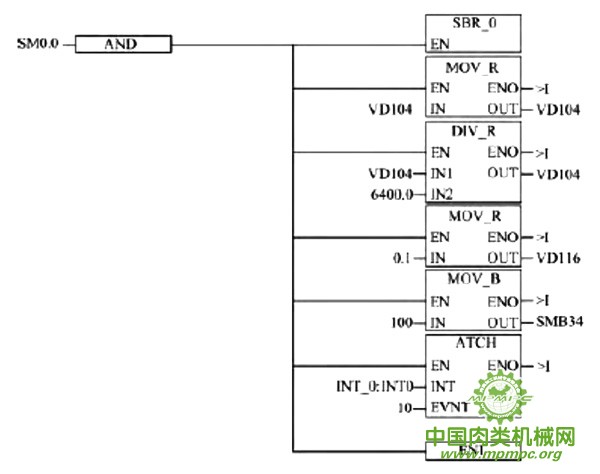

圖5  模糊控制主程序

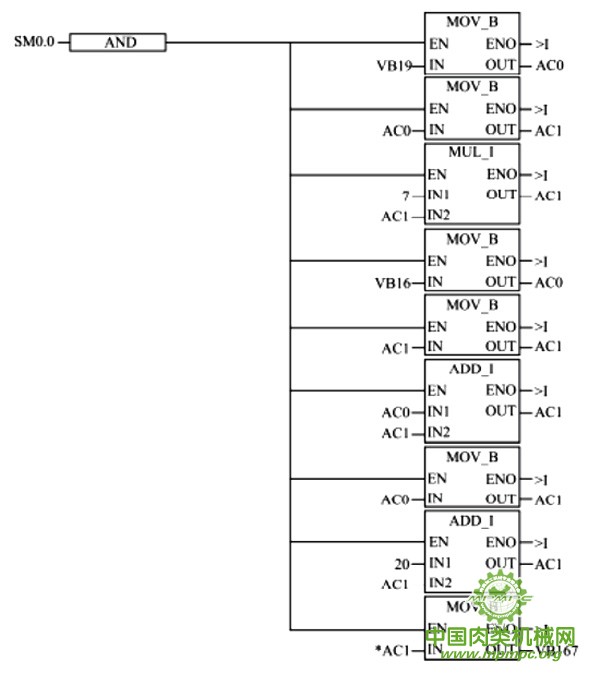

圖6  比例環節模糊控制查詢程序
  4  包裝機實驗
  利用Matlab數學仿真軟件在軟件中輸入fuzzy進行模糊控制器的編輯,確定一個二輸入三輸出的二維模糊控制器,編輯界面中的參數選擇FIS控制器類型為Mamdani,解模糊方法采用重心法,推理規則選擇最小法,合成規則選擇最大法。編輯輸入輸出變量的隸屬函數將上述控制規則輸入到控制器中,見圖7。
  使用Matlab中提供的Simulink仿真模擬器進行仿真實驗,對比傳統PID和模糊PID 控制的控制效果分別建立各自的仿真模型,見圖8。
  Simulink仿真模擬器中二輸入三輸出模塊內部模型見圖9,其為模糊控制核心模型。
  經過Matlab 仿真結果見圖10,其中虛線為實際響應曲線,對比2種不同的控制方法可以看出傳統PID控制下的系統超調量在不斷上下變化,最后趨于穩定,達到穩態所需時間長,且參數不能改變;模糊自適應PID控制下的系統超調量很小甚至沒有,響應時間較傳統PID要快。
  仿真完成后對包裝機稱量系統進行運行調試。以100g/袋為實驗基礎進行稱量精度的實驗。100g時稱量數據情況見表2。目標質量所對應偏差的分布折線見圖11。
  經過以上實驗分析可以得知,包裝機稱量系統的精度在±0.5%范圍內。給袋式包裝機生產線的運行情況良好,改良的稱量系統工作穩定、精度好,滿足包裝要求。

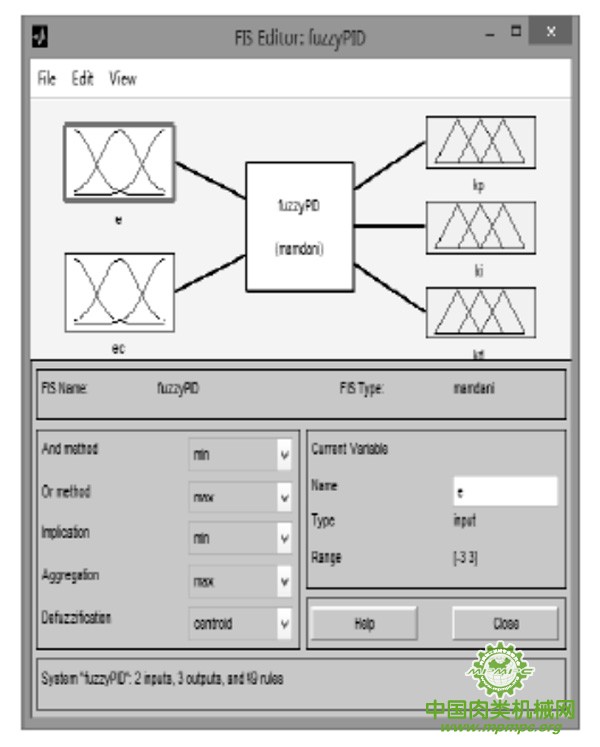

圖7  模糊控制編輯器

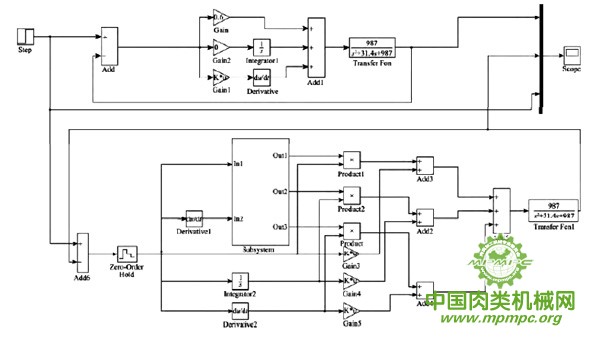

圖8  模糊PID控制仿真模型

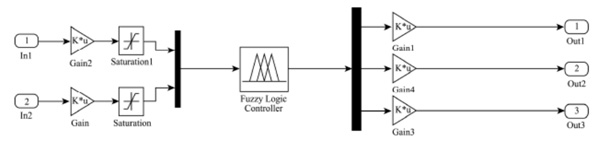

圖9  二輸入三輸出控制仿真模型

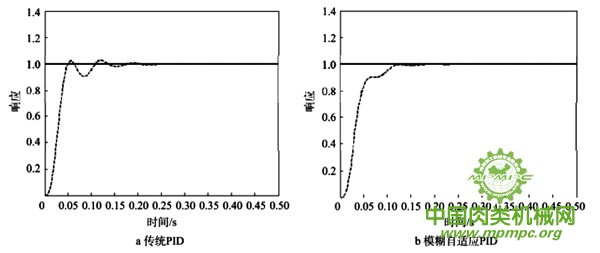

圖10  傳統PID與模糊自適應PID系統響應曲線

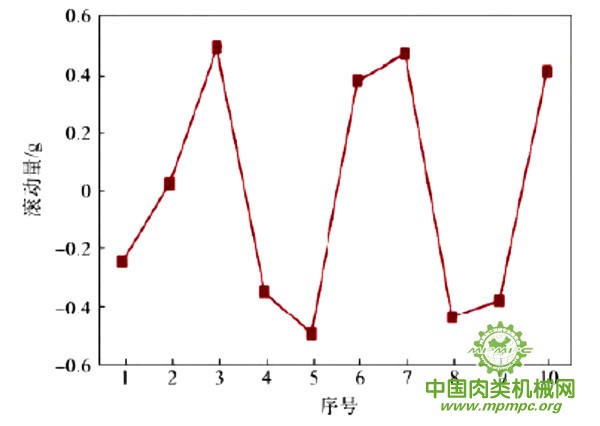

圖11  目標質量為100g時的偏差分布

表2  目標質量為100g時的實驗數據
序號 實際質量/g 偏差值/g 精度/g
01 100.25 -0.25 0.25
02 099.98 +0.02 0.02
03 100.49 +0.49 0.49
04 099.65 -0.35 0.35
05 099.50 -0.50 0.50
06 100.38 +0.38 0.38
07 100.47 +0.47 0.47
08 099.56 -0.44 0.44
09 099.62 -0.38 0.38
10 100.41 +0.41 0.41

5  結語
  為了進一步提高給袋式包裝機稱量系統精度,文中對其控制系統進行研究分析,將模糊控制與PID控制相結合,提出基于傳統PID 的模糊控制。通過PLC強大的控制效果、編程能力實現模糊PID控制系統在包裝機稱量系統中的控制實現。實驗結果表明,改進后的控制系統具有較好的魯棒性,系統超調小,稱量精度控制在±0.5%左右,較好地滿足了包裝機精準計量的要求。同時文中忽略了外界環境對控制對象的影響,控制規則是在前人實驗的基礎上進行的再次加工,故控制效果可能存在不足。
