摘 要：本文介紹了一套班產10噸禽骨肉糜的生產流水線。著重介紹了流水線中主要設備工作原理、性能參數、功能實現方式、技術特點等。闡述了該套生產線的應用對國民經濟相關領域發展、行業進步等方面的積極作用。
關鍵詞：骨肉分離機 肉糜 無骨渣 流水線 成套設備 分裝
A Production Line of 10 Tons Shift production From Mince and Its Main Equipment
Abstract This paper introduces a set of 10 tons of shift output mince production line. The paper introduces the principle of the equipment and its performance parameters, function and technical characteristics. The paper elaborates the positive role of the application of the production line in the development of the related fields in the national economy and the industry progress.
Key words deboning machine;mince; no bone residue; production line; complete equipment; split charging
0 概述
目前我國禽骨類副產品加工業正處于快速發展階段，規?；杉厥涨萑饷拥募庸て髽I(yè)逐漸增多，在一系列骨肉分離設備成功研制，特別是產能1000kg/h（標準雞骨架原料）以上的中大型設備研制成功后，骨肉分離設備產能的提升，帶來了人工勞動強度及用工成本的增加，國內市場對大型骨肉分離加工機械化生產流水線的需求日益強烈。
班產10噸禽骨肉糜生產流水線及主要設備的研制，要求產能達到班產10噸高品質肉糜并實現從原料到成品分裝一系列工序的連續化在線流水作業，以滿足市場需求。
1 流水線肉糜生產工藝流程的確定
結合多年禽骨肉糜生產實踐經驗及肉糜生產企業技術需求，本套生產線加工肉糜的生產流程設計如下：
圖1 班產10噸禽骨肉糜生產流水線設備示意圖
2 流水線主要設備研究
2.1 原料預處理設備
原料預處理設備主要功用是實現原料在線除雜、分割等作業。設計中，根據人體工作特點，設置配備物料放置平臺、原料處理工作臺、雜質排除通道等（如圖2所示），做到人機和諧，工作安全。
圖2原料預處理設備結構圖
工作實現過程設計：原料放置于物料平臺，工人逐一拿到原料處理工作臺位置，利用專用工具對原料去雜及分割，雜質進入排雜通道，專用容器接收雜質，統一無害化處理。原料預處理的同時，對混入原料的其它雜物進行清除及原料水洗凈化處理。處理過的凈料由輸送帶送至物料提升機。
2.2 TSJ400型物料提升機
如圖3所示，該機將處理后的凈料提升輸送至原料破碎機，并對凈料進行金屬檢測。
由于物料須向高處輸送，且物料較易滑動，因此設計了水平與傾斜皮帶組合擋板提升結構。引入了金屬檢測設備，主要用于檢測預處理過程中由于刃具、工具等損壞引入的鐵質或不銹鋼碎屑及人工漏檢金屬雜質，對人員及設備起到保護作用。
圖3 TSJ400型物料提升機結構圖
工作實現過程設計：經過預處理獲得的凈料進入儲料斗，驅動系統帶動擋板輸送帶運送物料，經過金屬檢測儀檢測無金屬雜質的物料繼續輸送至骨肉分離機喂料斗，當發現物料含有超過規定大小的金屬雜質時，驅動系統停止運轉，人工檢除雜質。
2.3DB2000型無骨渣骨肉分離設備
為了更好的實現機械骨肉分離作業，在總結了國內外現有設備結構特點的基礎上，選擇了一套先進合理的加工工藝，即將物料通過螺旋擠壓破碎，然后在壓力的作用下將物料推入分離系統，在壓力的作用下通過分離腔的孔式分離濾網將物料的骨質和肉質分開。
2.3.1原料破碎機
骨肉分離設備設計為雙機連接型式，原料破碎機為DB2000型骨肉分離設備附屬設備之一，主要功用為對凈料預破碎，并將預破碎后的物料持續擠壓輸送至骨肉分離系統。設備原理參考絞肉機，設備結構如圖4所示。

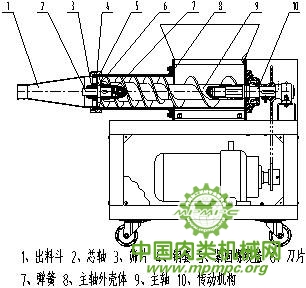

圖4 原料破碎機結構圖
2.3.2 無骨渣骨肉分離機
無骨渣骨肉分離機為DB2000型骨肉分離設備另一附屬設備，其入料口通過快裝接頭與原料破碎機物料出口相連，對原料破碎機輸送過來的碎料進行骨肉分離作業，獲得禽骨肉糜及副產物碎骨。圖5所示為無骨渣骨肉分離機基本結構。
圖5 無骨渣骨肉分離機結構圖
工作原理及工作過程：經破碎機初碎的物料，由破碎機出料斗推進入分離機外端殼體內，螺旋小軸帶動物料向骨出口方向移動，經過持續螺旋軸旋轉及物料推進的壓力作用，在物料經過濾網時，由于濾網呈環狀，沿環壁設計了近萬個細孔，肉質沿細孔不斷擠出進入肉糜罩內，由肉糜出料口進入定量分份設備，而骨質無法從細孔擠出，由螺旋軸繼續向前推進，從骨出口排出進入碎骨盛放容器。根據工作狀況，骨出口大小可調整，骨出口調整采用蝸輪蝸桿結構，調節更省力，可實現工作狀態下無級調節骨出口大小，有效提高了設備出肉率。
2.4 FF-2型肉糜定量分份機
本機主要用途是對肉糜產品進行在線機械化定量分裝，并統計肉糜產量。
鑒于肉糜原料具有高粘稠度、有肉纖維或肉顆粒、流動性差等特性，使用傳統的定量包裝機械無法完成對其分份包裝，因此研制一種適用于肉糜原料定量分份設備十分必要。作為骨肉分離加工的配套設備，其功用主要為節省部分人力，實現肉糜在線分裝，另外綜合考慮市場需求及接受程度，因此該設備不宜過于復雜，成本不宜過高。
基于上述考慮，本設備采用稱重自動控制系統與手工操作結合的兩段式稱重方式，利用三通閥門的L型通道，使肉糜通過一入口進入管道，兩出口間歇出料，通過稱重控制系統，實現閥門換向，實現肉糜稱重分裝的連續作業，配合實時顯重稱，分裝的小量誤差通過手工方式補足或去除，從而實現精確分裝。設備結構如圖6所示。
圖6 FF-2型肉糜定量分份機結構圖
工作原理及工作過程：由骨肉分離機肉糜出料口排出的物料，進入分份設備入料口，在肉糜排出壓力作用下，肉糜不斷進入雙通道輸出管路，從分份機一側出料口排出，進入分裝容器，稱重系統對其稱重，當其重量達到預設值時，電控系統控制輸出管路閥門換向，本側出料口關閉，肉糜開始從分份機另一側出料口排出，如此往復。
產量統計系統的設計是通過電磁接近開關，感應閥門換向次數，借助計數器統計分裝份數，從而確定累計產量。
2.5 其它附屬設備設施
速凍（庫）設備、操作臺案、容器、推車等，用戶按廠況及生產實際需求選擇配套。
3 技術參數及生產測試
3.1 班產10噸禽骨肉糜生產流水線主要設備基本參數及性能指標
主要設備參數及性能指標見表1所示。
| 項目 | YYC400 | DB2000 | TSJ400 | FF-2 |
| 配套減速機或電機功率/kw | 1.1 | 5.5 （破碎機） 22 （分離機） | 1.1 | 0.37 |
| 輸出軸轉速/(r/min) | 9.7～48（可調） | 37.1 （破碎機） 960 （分離機） | 9.7～48（可調） | 13.5 |
| 整機重量 /kg | 300 | 1000 | 200 | 120 |
| 整機外型尺寸 （長×寬×高）/mm | 5100×2400×720 | 2900×1260×1300 | 2700 ×800 ×1600 | 1370× 520× 940 |
| 生產率 /( kg/h) | ≥2000（骨架原料） | ≥2000（骨架原料） | ≥2000（骨架原料） | ≤1500（肉糜） |
| 骨架原料出肉率 /％ | ≥63（加工禽骨架） | |||
| 肉糜中含骨率 /％ | 基本為0 | |||
| 閥門換向時間/（s） | ≤1.2 | |||
| 分份重量（kg/份） | 0～10 | |||
| 金屬檢測靈敏度 | Φ2.5（鐵雜質） Φ3.5（不銹鋼） |
表1 班產10噸禽骨肉糜生產流水線主要設備基本參數及主要性能指標
3.2 班產10噸禽骨肉糜生產流水線主要技術參數：
1）成套設備生產能力為班產10噸禽骨肉糜產品。
2）主要設備總功率30.07kW（不含附屬設備）。
3）標準雞骨架原料出肉率≥63％。
4）肉糜產品含骨率基本為0。
5）金屬探測靈敏度為鐵雜質粒度Φ2.5mm以上，非鐵雜質（不銹鋼）Φ3.5mm以上。
3.3 生產測試
3.3.1、預處理配套能力：供料及時，人工較忙碌。處理內臟及尾腺等清除較干凈，效果理想。
3.3.2、輸送機輸送能力與輸送效果：供料連續性較好，均勻性一般，受預處理階段人為因素影響較大。工人熟練后會使效果改善。
3.3.3、骨肉分離效果：肉中無骨渣，出肉率較高（63%-68%），長時間工作分離設備溫升稍大，物料溫升小，半凍原料加工的肉品色澤好。
3.3.4、定量分裝：定量值設置宜小于實際分裝需求值，分份較準確。精確定量需人工填補或移除小量物料，費時較少。定量大于5kg/份份間銜接時間較長，小于5kg/份份間時間間隔小，不利于精確定量。
4 結束語
班產10噸禽骨肉糜生產流水線為國產首套大型禽骨類肉糜規?；杉商自O備，加工能力可達班產高品質肉糜10噸以上，實現了原料預處理、機械化喂料、金屬雜質檢測、物料預破碎、無骨渣骨肉分離作業、在線定量分裝等工序連續化、流水化作業，實現了產量電子統計，成套設備綜合性能較好。
本套流水線中的骨肉分離設備技術方案應用壓力篩分理論，創新設計破碎——分離雙機獨立形式，獨創設計了無骨渣分離濾網，采用自主研發的微孔分段變徑剪切分離裝置，使所加工的肉糜產品品質得到極大提升，真正做到了肉中無骨渣的目標。配套完善了原料預處理、金屬檢測、原料提升喂入及肉糜定量分裝等設備，尤其是肉糜定量分裝設備的研制成功，解決了大劑量粘稠體在線定量分裝的技術難題，為類似產品的定量分裝提供參考。
本套設備的推廣可促進農副產品精深加工領域的發展，促進畜產品加工及副產物有效利用技術的進步。推廣該成套設備，可以采集回收手工分割無法回收的禽骨附骨肉質，減少肉質資源浪費，大幅提高企業生產能力及經濟效益，促進行業生產向大型化、連續化、機械化方向發展，推動禽副產品加工業的規?；l(fā)展與技術進步，同時也可輻射帶動養殖業、食品加工業等相關行業發展，有助于解決社會就業壓力，推動環保型、節約型社會創建。
參考文獻
[1] 任洪忱,丁健偉,高曙紅等.兩種國產禽類骨肉分離機的對比分析[J]. 肉類工業，2009(10)：11～13.
[2] 張寶奎，任洪忱，丁健偉等. 禽骨類副產品綜合加工技術方案［J］.肉類工業，2008（11）：9～10.
