摘要：為解決真空濃縮過程中物料損失、原料及設備易受污染、清洗困難等問題，對真空濃縮設備中的防跑料裝置、冷凝液排出裝置和觀察視鏡3個關鍵輔件進行了優化設計。防跑料裝置使用絲網氣液分離器及離心式氣液分離器進行捕集，設計快裝式捕集器蓋以實現內筒體整體清洗及更換；設計了無泵自動排水裝置，在無泵狀況下，只使用壓縮空氣為動力，將冷凝后達到一定液位的液體排出。優化設計后的3輔件結構簡單、易操作、安全系數高、適用范圍廣。改進后的濃縮設備具有較高的推廣和應用價值。

　　關鍵詞：真空濃縮；骨素；防跑料；自動排水；防結霧

　　濃縮是一種重要的食品生產加工方法，選擇合適的濃縮方法不僅可以保持食品原料的營養成分，又可以提高產品的品質，真空蒸發則是工業生產中普遍的濃縮方法。其優點在于節能，有利于保持原料的營養物質，特別是某些氨基酸、酚類等物質，可防止?fàn)I養物質受熱被破壞和原料的焦化。因此，選擇合理的濃縮方法和適宜的條件是非常重要的。

　　但是在濃縮過程中，物料中含有易起泡的蛋白質、多糖、皂類物質等成分，如果操作不當，泡沫會裹挾著大量物料隨著真空管道溢出設備之外。由此會造成物料的損失、出品率降低，而且飛沫中的物料會附著在冷凝器表面形成頑固阻垢，造成換熱效率降低和增加能耗；此外，物料還會以飛沫形式進入真空系統內，造成整體濃縮系統效能降低。因此，解決濃縮過程中跑料問題是保證濃縮器高效率運行的關鍵。

　　常規真空濃縮裝置的冷凝液排出系統往往是靠人工觀察視鏡中液位的高低，通過切換閥門來實現排出冷凝液體的操作。若要實現自動排液，就需在冷凝液體收集罐體安裝高低液位傳感器，通過傳感器傳輸信號來控制排液泵啟動將冷凝液體排出。由于濃縮過程一般都是在真空狀態下運行，對排液泵的機械密封配置要求較高，導致設備造價也很高。而且冷凝液體為動態，容易造成液位傳感器傳輸信號不穩定，排液泵頻繁啟動而損壞。如果濃縮液含有機溶劑時，控制系統、傳感器和排液泵電機則需要進行單獨的防爆處理，造價大幅升高。另外，在使用普通離心式排液泵時，管道內需要充滿液體泵才能形成吸程和揚程，而且在泵停轉后輸出管道和進液管道內仍殘存冷凝液體，排料不盡。

　　在真空濃縮裝置中，對內部的物料運行情況進行了解，除了使用相應的傳感器外，直觀地觀察是最可行可靠的辦法。所以，一般在蒸發室的頂部或罐體安裝有能夠承受壓力的防爆玻璃視鏡，再配合視燈的光線就能夠較為直觀地觀察到容器內部物料情況。而實際生產過程中，由于設備內部的溫度高于外界，蒸發產生的水蒸氣會凝結在視鏡上，導致視線不清。為了避免此種情況，部分濃縮裝備也設計一根與罐體內同溶劑的小管道直對視鏡進行沖洗，以避免蒸氣凝結。但是，由于壓力視鏡的厚度較大(一般≥15mm)，外部進入的液體溫度與玻璃視鏡的溫差很大(一般≥40℃)，所以玻璃視鏡有炸裂危險，容易對操作人員造成傷害，引發安全事故。真空濃縮裝置的工作原理即溶液受熱溶劑分子獲得動能，料液沸騰并迅速汽化，工業上為

　　了提高這種汽化速度，大多采用在沸騰狀態下的汽化過程。由于一些熱敏性原料以及對產品的較高要求，使得濃縮條件力求低溫短時。蒸發速度快，可起到預殺菌或部分殺菌的作用，操作空間密閉，可降低微生物對食品原料的污染。

　　本研究針對以上問題對濃縮裝置的關鍵輔件進行了優化設計，以解決常規濃縮裝置中濃縮器跑料、排水系統不徹底、物料殘留、壓力視鏡結霧和爆裂等問題，為

　　濃縮裝備性能、操作便利、安全性提升提供了可靠方案。

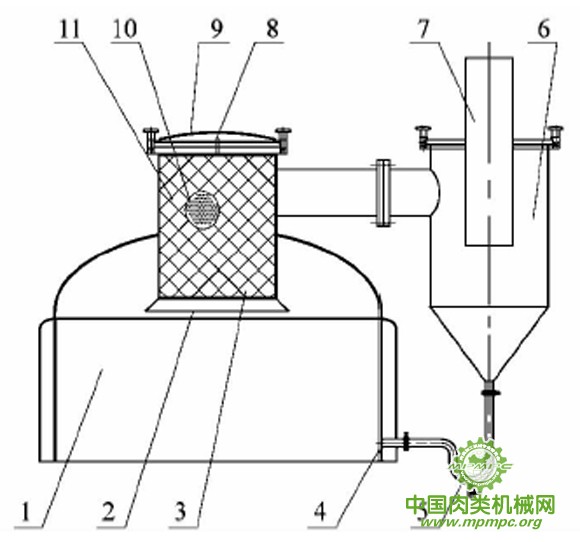

　　真空濃縮防跑料裝置結構示意圖如圖1所示。

1.蒸發室；2.捕集器燕尾圈；3.捕集器外筒體；4.回流口；5.U型回流管；6.分離器；7.真空管；8.捕集器內筒提手；9.捕集器上蓋；10.捕集器內筒；11.捕集器填料。

　　防止跑料裝置包括捕集器外筒體、捕集器內筒體、捕集器填料、捕集器蓋、分離器、分離器回流管。捕集器外筒體與濃縮器的蒸發室頂部連接；捕集器內筒體為帶孔的圓筒，安裝在捕集器外筒體內部，之間使用橡膠密封圈密封；捕集器填料放置在捕集器內筒體內部；捕集器蓋為快裝形式，打開后能夠方便地將內筒體整個提出后進行清洗或更換；分離器是將蒸發的二次蒸氣與物料液滴通過重力作用分離，其與捕集器外筒體通過管道連接；分離器回流管是將物料液滴收集后回流到濃縮器的蒸發室內，分離器底部與濃縮器的蒸發室通過U型管連接。

　　該裝置使用絲網氣液分離器及離心式氣液分離器進行捕集，當氣流速度低于臨界速度時，液滴微粒就不能因慣性碰撞而滯留于單絲上，使得捕集效率下降。截留作用的捕集效率決定于液滴微粒直徑和單絲直徑之比，又與空氣流速成反比，當氣流速度低時截留才起作用。壓力損失p是指流體流經它所產生的總壓降，是評價分離器性能的一個非常重要的指標。p為2部分之和；①給有效的離心力場提供能量，對分離過程起積極作用；②主要是克服排氣的各種損失，基本上對分離過程不起作用。壓力損失p計算如下:P=ξ×P×μ/2。 根據Coker公式，ξ=9.47S/D2。

　　式中：ξ為阻力系數；ρ為氣體密度，kg/m3；μ為進口的氣流速度，m/s；S為進氣管截面積，m3；D為排氣管直徑，mm。

　　單位時間內，單位捕集室體積所能處理的二次蒸氣體積量A為:

　　A=(W×VB)/VD，一般離心式捕集器A為4000～4500m3/106·m3。

　　式中：W為水的蒸發量，即二次蒸氣量，kg/h；VB為二次蒸氣比容，m3/kg；VD

　　為捕集室的容積，m3。

　　通過特殊設計的捕集器首先將飛沫捕集，隨后再通過分離器將跑逸的物料液滴收集后回流到濃縮器內部。減少了物料損失，避免飛沫對冷凝器、真空系統的損壞，提高設備生產效率，延長使用壽命。

　　真空濃縮裝置中防止跑料裝置使用時，濃縮產生的二次蒸氣和飛沫會在蒸發室1內產生，并隨著真空管7的真空抽力和熱力的作用向冷凝器方向運動。當汽液混合物遇到捕集器外筒體3會順著外壁凝結，一部分液滴在重力作用下向下流動，捕集器燕尾圈2的作用就是將凝結的液滴向外擴散，防止隨真空抽走。其中大部分濃縮產生的二次蒸氣和飛沫會進入到捕集器內筒10內，經過捕集器填料11的捕集作用將大部分的飛沫附著收集。二次蒸氣則會隨真空力量再進入到分離器6內，較重的液滴在分離作用下沉降。U型回流管5起到收集回流的液體和平衡真空的作用，收集液體通過回流口4進入蒸發室1內。當生產完畢后，打開捕集器上蓋9，使用捕集器內筒提手8將捕集器內筒10提出進行更換或清洗。

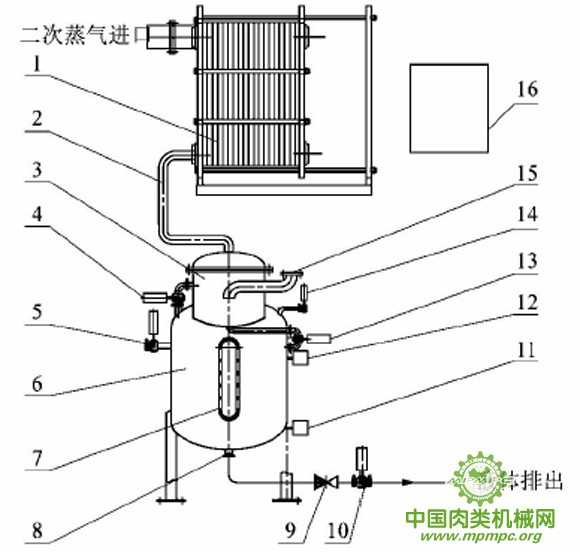

　　無泵自動排水裝置如圖2所示。

1.冷凝器；2.連接管；3.集液罐上室；4.上下室連通閥；5.壓縮空氣閥；6.集液罐下室；7.視鏡；8.排液口；9.止回閥；10.排液閥；11.下液位傳感器；12.上液位傳感器；13.冷凝液連通閥；14.排空閥；15.真空口；16.控制器。

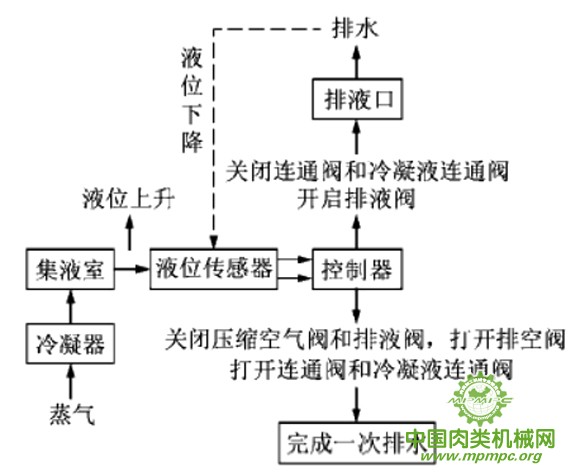

　　無泵自動排水裝置包括冷凝器、集液罐體、連接管道、氣動自控閥門組、液位傳感器、控制器等。冷凝器與集液罐體通過管道連接；氣動閥門組安裝在集液罐體的相關接口；液位傳感器安裝在集液罐體上；控制器是以液位傳感器為開關信號來控制氣動閥門組的開關順序?？刂圃砣鐖D3所示。

　　該真空濃縮裝置的無泵自動排水裝置可以在無泵的狀況下，只使用壓縮空氣為動力，將冷凝后達到一定液位的液體排出。使用較低的能耗，解決由人工控制或自動控制的排液泵來排出冷凝液體。省時省力，避免了造價高、維護繁瑣、適用范圍窄的問題。

圖3  無泵自動排水裝置工作示意圖

　　無泵自動排水裝置使用時，二次蒸氣順著真空口15的抽真空方向，進入到冷凝器1后冷凝，順著連接管2流入集液罐上室3內。在正常工作狀況下，冷凝液連通閥13是常開，冷凝液流到集液罐下室6內。此時，上下室連通閥4為開啟，其作用是為平衡集液罐上室3與集液罐下室6的壓力，保證冷凝液體順利流入集液罐下室6。當液體逐漸累積，沒過下液位傳感器11后，可以通過視鏡7觀察到液面情況。隨著液體增多，當液位達到上液位傳感器12時，控制器16得到信號需要排水。首先關閉上下室連通閥4和冷凝液連通閥13，開啟排液閥10和壓縮空氣閥5。此時，壓縮空氣會在集液罐下室6 內形成一定壓力將冷凝液體從排液口8經過止回閥9和排液閥10排到指定容器或地點。隨著液位降低，當液位到達下液位傳感器11時，

　　控制器16 收到信號。首先關閉壓縮空氣閥5，之后再關閉排液閥10打開排空閥14，防止集液罐下室6壓力過高，壓力平衡后關閉排空閥14，隨后打開上下室連通閥4和冷凝液連通閥13，完成一次排水過程。

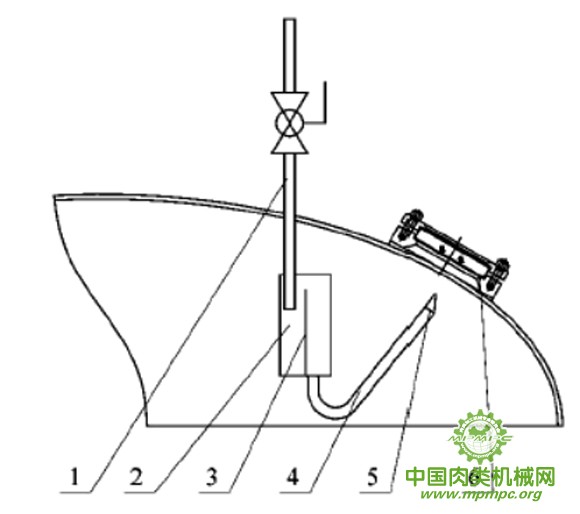

　　防霧視鏡結構如圖4 所示。

　　防結霧壓力視鏡包括視鏡主體、進沖洗液體管、換熱緩沖器、噴淋管。視鏡主體安裝在容器的表面，使用上下法蘭將玻璃視鏡壓緊；沖洗液體管安裝在視鏡主體附近，方便操作；換熱緩沖器連接在進液管與噴淋管之間；噴淋管與換熱緩沖器連接，噴口對準視鏡主體。該防結霧壓力視鏡的噴淋液體將經過預熱后再噴淋在視鏡上，減小了噴淋液體與視鏡之間的溫度差，消除了視鏡應力差，大大降低了視鏡爆裂的隱患。

　　防結霧視鏡使用時，先緩慢打開進液管1的閥門，此時，沖洗液體順管路進入到換熱緩沖器2腔體內，流經緩沖器隔板3 后，再進入噴淋管4。觀察視鏡6待

　　噴淋口5有液體溢出時再開大閥門。經過換熱后的沖洗液噴淋在視鏡6上，溫度與視鏡6相近不易形成溫差應力。

　　通過對真空濃縮裝置輔件的優化設計，較好地解決了濃縮過程中遇到的跑料、排液殘留、不易觀察等問題。防止了常規濃縮中由于飛沫而造成物料損失，以及對冷凝器和真空系統的污染，解決了常規濃縮排水中常遇到的排水泵控制、造價及維護的問題，拓寬了設備適用范圍，有效地避免噴淋液體與視鏡溫差大容易爆裂的弊端。該裝置相較于常規的濃縮裝置可顯著提高設備生產效率和安全系數且操作方便，應用范圍廣，具有較高的推廣和應用價值。
